鋼套鋼疏水彎頭：高效疏水與保溫一體化解決方案
鋼套鋼疏水彎頭是一種專為高溫蒸汽管道系統設計的復合型管件，集疏水功能與保溫性能于一體，主要用于排除管道內冷凝水，防止水錘、腐蝕及熱量損失。其核心優勢在于：
- 高效疏水：內置疏水裝置精準排放冷凝水，保障蒸汽輸送效率。
- 三重保溫：多層結構設計實現低導熱率，減少熱損耗。
- 長壽命抗腐蝕：內外鋼管均采用防腐工藝，適應復雜工況。

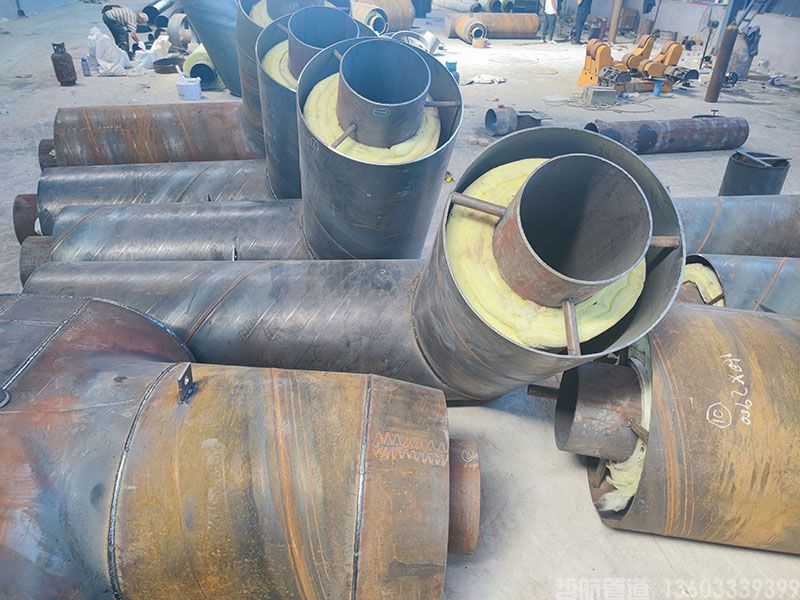

- 內層鋼管：輸送高溫介質（蒸汽、熱水等），材質可選碳鋼或合金鋼。
- 保溫層：填充巖棉、玻璃棉或聚氨酯材料，導熱系數≤0.04W/(m?K)。
- 外護鋼管：采用無縫鋼管或螺旋鋼管，提供機械保護和防腐屏障。

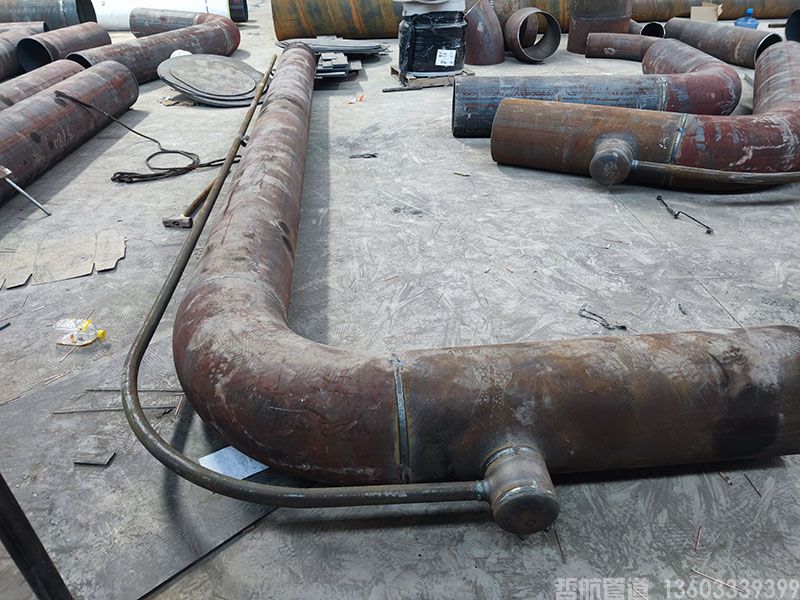

- 疏水裝置：集成在彎頭底部，通過自動或手動閥門排出冷凝水。
當高溫介質流經彎頭時，部分蒸汽冷凝為水，積水通過疏水裝置排出，避免管道內積水引發的水錘沖擊和腐蝕。同時，保溫層有效阻隔熱量傳遞，維持介質溫度穩定。
| 優勢 | 技術支撐 |
|---|
| 高效疏水 | 底部疏水孔設計，排水效率提升 30% 以上，避免管道堵塞。 |
| 保溫性能優異 | 多層保溫結構，熱損失降低 50%，滿足 GB/T 8175-2020 標準。 |

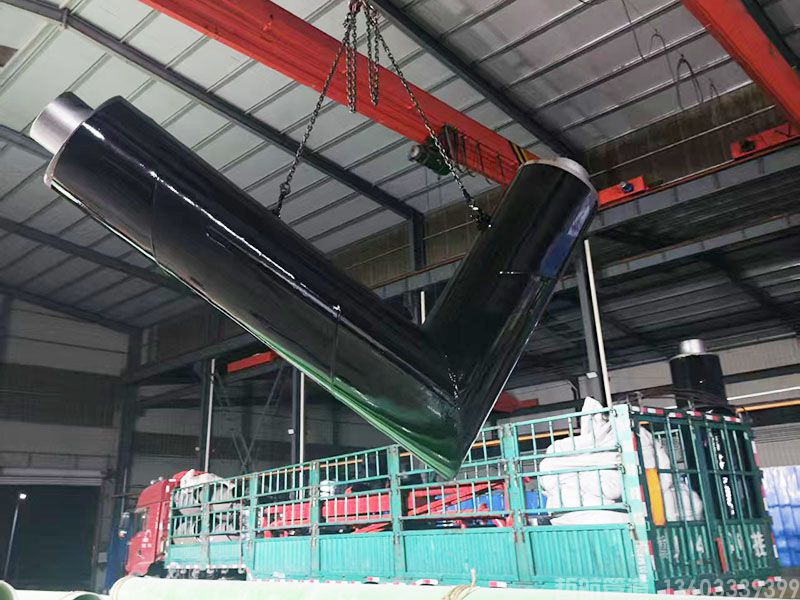

| 抗腐蝕能力強 | 采用 3PE 防腐，噴涂環氧樹脂或者聚脲，耐鹽霧測試超 1000 小時。 |
| 耐壓耐溫范圍廣 | 工作壓力≤4.0MPa，耐溫 - 40℃至 350℃，適應蒸汽、熱油等多種介質。 |
| 安裝便捷 | 預制化設計，與管道直接焊接，減少現場施工時間 50%。 |
- 熱電廠：主蒸汽管道、再熱蒸汽管道疏水。
- 集中供熱：高溫?zé)崴芫W(wǎng)彎頭處冷凝水排放。
- 化工行業：反應釜、蒸餾塔等設備的蒸汽輸送系統。
- 石油煉化：熱油管道彎頭處的熱量保持與疏水。
| 參數 | 數值范圍 |
|---|
| 公稱通徑（DN） | 50mm - 1200mm |
| 彎曲半徑 | 1.5D - 3D（D 為管徑） |
| 工作溫度 | -40℃ 至 350℃ |
| 保溫層厚度 | 50mm - 150mm |
| 外護鋼管材質 | Q235B、Q345B、20# 鋼等 |
安裝要點：
- 彎頭方向需與介質流向一致，確保疏水孔朝下。
- 焊接時采用氬弧焊打底，保證焊縫無泄漏。
- 保溫層施工需覆蓋整個彎頭，避免熱橋效應。
維護建議：
- 定期檢查疏水閥門是否堵塞，建議每季度清潔一次。
- 外護鋼管表面每 2 年進行防腐涂層修補。
